什么是IT中性點接地系統
發表日期：2014-04-23 00:57:57 所屬分類：電阻柜技術百科 瀏覽 3829 次

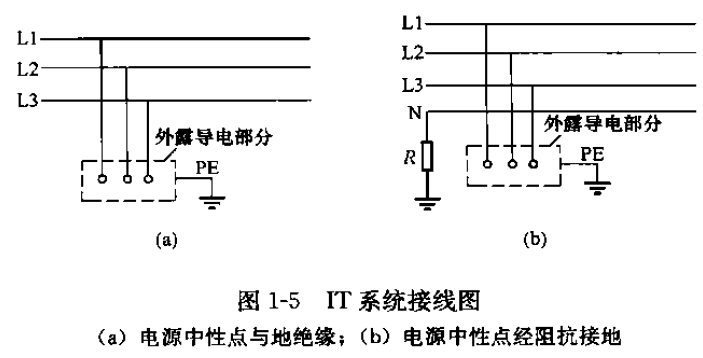

如圖1-5所示，圖為電源中性點與地絕緣；圖為電源中性點經高電阻或高電抗接地。
(1)IT系統的電源不接地或通過高阻抗接地，電氣設備金屬外殼的PE線可直接接地或通過保護線接到電源的接地極上。這種系統在發生第一次接地故障時由于不具備故障電流返回電源的回路，其故障電流僅為兩非故障相對地電容電流之和，其值甚低，因此對地故障電壓很低，不致引發人身電擊事故、火災和引發爆炸等事故。
(2)該系統屬中性點不接地或經高電抗（電阻柜）接地，發生單相接地時，斷路器或熔斷器可不切斷電源，電氣設備能繼續運行，此時報警裝置動作，發出信號，通過查巡線路來消除故障，減少停電時間，所以特別適用于要求連續工作和有爆炸危險的企 業，如發電廠廠用電、化工企業和礦山等。
但該系統一般不引出中性線，不能提供照明、控制等220V 電源，需設380/220V降壓變壓器來提供220V電源，使線路結構復雜。另外，在發生第一次接地后，再發生不同相的接地故障，則故障點電流很大，非常危險，因此必須有可靠性高的檢測報警裝置。因此，使用范圍有局限性。
