變電站的暫態地電位升高及防護
發表日期：2014-04-29 01:39:48 所屬分類：電阻柜技術百科 瀏覽 3236 次

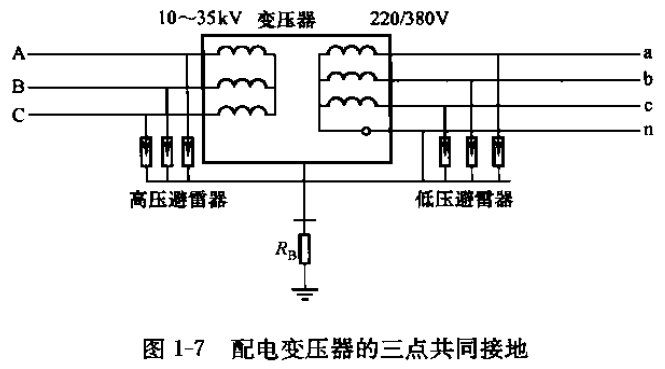

10~35kV/0.4kV配電變壓器保護按我國規程規定是采用三點共同接地方式，即高壓避雷器下接線柱-變壓器金屬外殼-低壓中性點三點共同接地，它是髙壓避雷器和配電變壓器的接地裝置與低壓中性線的接地裝置合用一組接地極，這一種接法可以使配電變壓器經受最低的雷電波的殘壓，合用一組接地極從經濟角度也有其優越性，見圖1-7。這一接地方式也符合IEC標準（IEC 60364-4-4-44 的442)。
在10~35kV小電流接地系統隨著經濟的發展，電網負荷快速增長，電網電纜化的過程也在加快，系統的電容電流也越來越大，對供電的要求越來越髙。為保證 設備和人身安全，許多系統 采用小電阻接地，當配電變壓器髙壓側發生對地接地時，小電阻接地系統產生幾百安到上千安的接地電流，配電變壓器的大地電 位也隨之升髙（暫態），也產生上述所述的髙地電位對電氣設備絕緣的破壞，但其作用時間（Is以下）比幾十微秒的瞬態地電位更長，破壞性更強。
