110KV和220KV變壓器中性點不接地可能出現的過電壓形式

發表日期:2014-05-30 01:41:58   所屬分類:電阻柜技術百科   瀏覽 3764 次

(1)雷電沖擊波侵入變壓器時,造成變壓器中性點電位升高的雷電過電壓。

(2)斷路器非全相分合閘造成的變壓器不接地中性點出現的過電壓,如果兩側都有電源,由于兩端電源不同步,中性點電壓可高達2倍相電壓。

(3)由于繼保誤動或人員誤操作,使系統形成一個帶單相接地的中性點不接地系統,出現變壓器中性點的穩定電壓升高至相電壓。

(4)正常網絡發生單相接地故障時,在斷路器跳開單相接地故障前,變壓器中性點有過電壓。

這與K=X0/X1有關(式中,X0為零序阻抗,X1為正序阻抗)。由于電網各處X0/X1不易準確提供,且有效接地系統網絡一般≤3,當K=3時過電壓最嚴重,因此為簡化計算,按K=3取值,而中性點不接地時取系數K=∞。

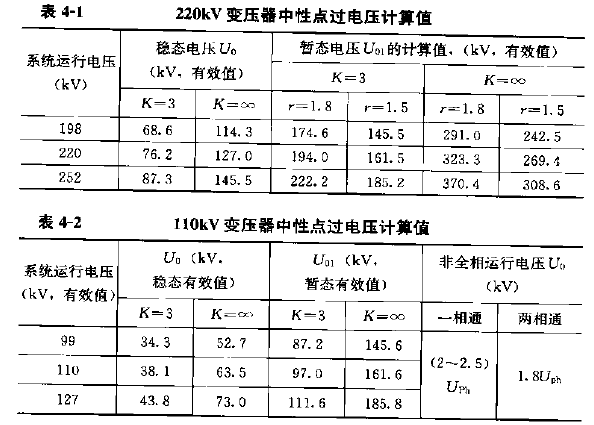

單相接地故障時,中性點穩態電壓U0=UphK/(k+2),中性點暫態電壓(式中r為變壓器內部振蕩系數,連續式繞組r=1.8,糾結式繞組r=1.5)。表4-1列出單相接地時220kV變壓器中性點穩態電壓和暫態電壓計算值。

表4-2列出單相接地時llOkV變壓器中性點穩態電壓和暫態電壓及非全相運行中性點電壓計算值。

對于(1)~(3)中所述的過電壓需要采取保護措施;而(4)中所述的過電壓則不需要采取保護措施,因它幅值不髙、能量不大。

變壓器中性點最好是通過電阻柜接地,既經濟有安全!
