中性點接地電阻柜

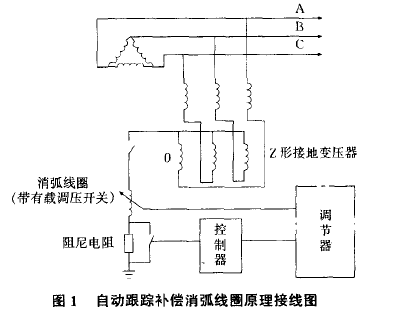

隨著新技術的發展應用，人工調整的消弧線圈不能隨著電網的運行實時調整補償景的缺點已得到很好的解決，自動跟蹤補償?shù)南【€圈裝罝逐漸代替手動調整的裝置得到了應用。這種裝置可以自動適時的監測踉蹤電網運行方式的變化，快速地調節消弧線圈的電感值，以跟蹤補償變化的電容電流，使失諧度始終處于規定的范圍內。其原理接線如圖1所示。

該裝置的z形接地變壓器,零序阻抗小，損耗低，并可帶二次負荷；其可調電抗器調節特性好、線性度高、噪聲低;裝置采用消弧線圈串阻尼電阻接地方式，以抑制消弧線圈導致諧振的問題; 其微機控制單元是實現自動跟蹤檢測、調節、選線的核心。裝置在運行中計算機周期采樣，以獲得電網運行的實時參數，計算機對系統電容電流、殘流進行計算，根據設定值與計算值的偏差自動調整電抗器的電感量，從而實現消弧線圈運行在設定值上。
