中性點接地電阻柜

中性點經消弧線圈接地又可稱為共振接地，采用這種接地方式的電網有時被稱為補償電網。

在這種系統中，用消弧設備將電容電流加以中和或補償。在各種消弧設備中，消弧線圏（又稱為彼德遜線圈）是應用得最廣泛的一種，就其作用而言，也可以叫做接地故障中和器，它實際上是一只有分接頭的可調電抗器。

在這種系統中，單相接地電流被補償?shù)胶苄〉臄?shù)値，因而在一般情況下，接地電弧不能維持，而且在電流經過零値、電弧熄滅之后，消弧線圈的存在還能顯著減小故障相電擇的恢復速度，從而減小了電弧重燃的可能性。這樣一來，單相接地故障將自動徹底消除。

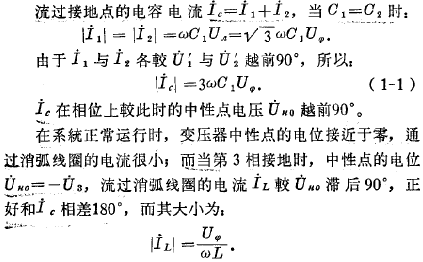

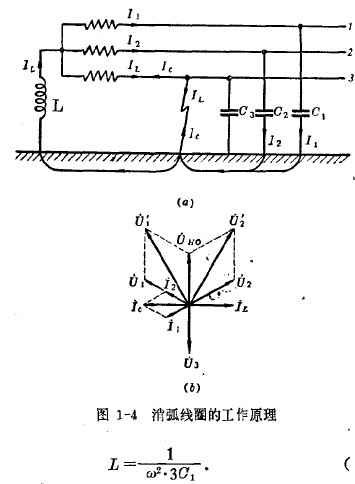

為了初步說明消弧線圈的工作原理，可以利用圖 (a)的結線圖來說明。暇定第3相導線發生接地故障，該相導線的對地電位即降為零値，而1、2兩相導線的對地電位將升高靜線電壓，如圖的矢量圖所示。

以后將會看到，在實際系統中，由于其它方面的原因，幷不采用上式所示的全補償時的L値，而是取得比它小一些或大一些。

應用消弧線圈，不但可使單相接地故障所引起的停電事故大大減少，而且還能減少系統中發生多相短路故障的次數，因?yàn)橄点|中的多相短路有一部分是由單相接地故障發展而成的。

但是也應指出，除了具有同中性點不接地系統相同的某些缺點以外，補償電網的運行是比較復雜的，接地投資也是比較大的。裝設消弧線圈對于某一系統究竟是否合適，取決于該系統的額定電壓、電網結構和線路長度等因素。

上述各種中性點接地方式，在現代電力系統中實際應用最多的是：不接地、經消弧線圏接池和直接接地三種，所以在以后的文章中我們就分別對這三種接地系銃作進一步的分析。
