中性點接地電阻柜

如果電力系統的中性點不接地（對地絕緣），則它的對地電位就不會是固定的，而可能等于備種數値。

假如電力系統中的各個組件都沒有對地電容，那么在中性點不接地系統中，單相接地電流將等于零。但是實際上輸電線路的導線和電機電器的導電部分，各相對地和各相之間都存在著分布電容。這些電容將引起附加電流，在正常運行時，附加電流和負荷電流一起在各相之間流動，而在發生單相接地故障時，附加電流還將流過大地。

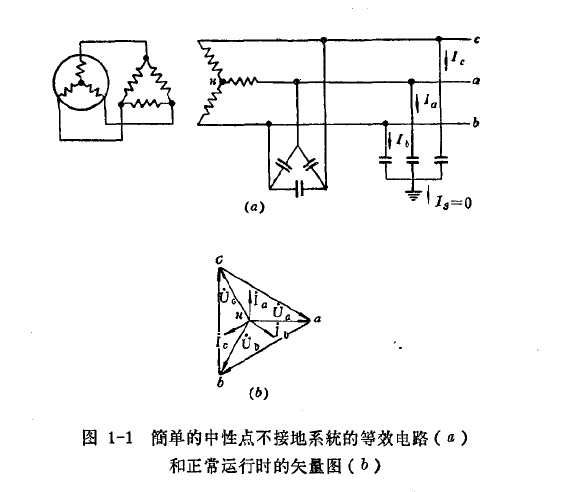

正常負荷電流和接地電流，在導線和繞組中所引起的壓降是很小的，一般可忽略不計，因而各條線路或整個電網的分布電容就可以用集中電容來代替，圖1-1（a）就是一個簡單的中性點不接地系統的等效電路，其中相間電容對于系統的接地特性影響很小，一般亦可不予考慮。

當線路經過完善的換位時，各相導線的對地電容是相等的，因而平衡三相電壓作用在電網上的時候，各相電容上流過的電流將相等，幷彼此相差120°，所以，每一支路上的電壓也必然相等幷彼此相差120°。這樣一來，變壓器的中性點和電容組的中性點之間就不會有電位差，而電容組的中性點是接地的，所以變壓器的中性點亦具有地的電位。

如果線路不換位或換位不善，特別是在導線垂直排列的情況下，變壓器的中性點在正常運行時也會具有某一對地電位。

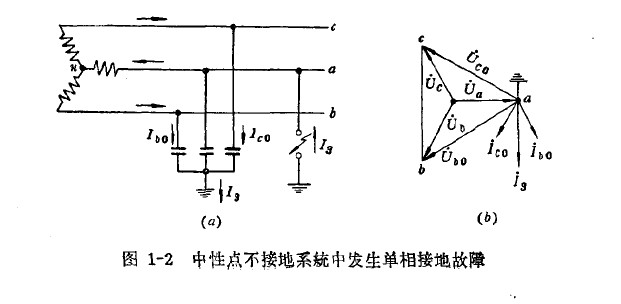

當一相（例如a相）發生接地故障時，這一相的對地電容上就不再有電流流過，該相的對地電位變?yōu)榱?，而另外兩相的對地電位將升高到線電壓，它們之間的相位也不再是相差120。，而是相差60°了（圖1-2)。

中性點不接地系統中發生一相接地時，流過故障點的接地電流主要是電容電流。當線路不太長時，接地電流的數值很小，不至于形成穩定的接地電弧，一般均能迅速自動熄滅。

所以中性點不接地系統的首要優點就在于：它能自動清除單相接地故障，而無需跳閘。不過當線路長度很大時，電容電流也相當大，上述特性將起變化，接地電弧不能自動熄滅，上述優點也就沒有了。在線路長度不大的情況下，不接地系統是各種中性點接地方式中跳閘次數最少的一種，因而在單回路輻射型供電系統中，它能較好地為用戶服務。

中性點不接地系統的主要缺點是：長期工作電壓與過電壓均較高，特別是存在電弧接地過電壓的危險，過電壓保護裝置的費用較大、效果較差，整個系統的絕緣水平因而也較高；此外，實現靈敏而有選擇性的接地保護實際上也比較困難。
